Flatbed Kesim Makinası Teneth FC7090U

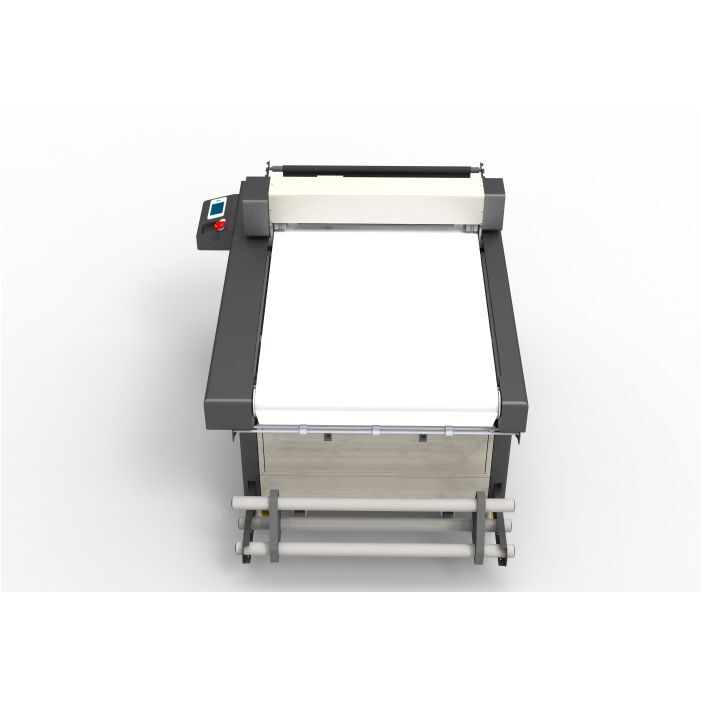

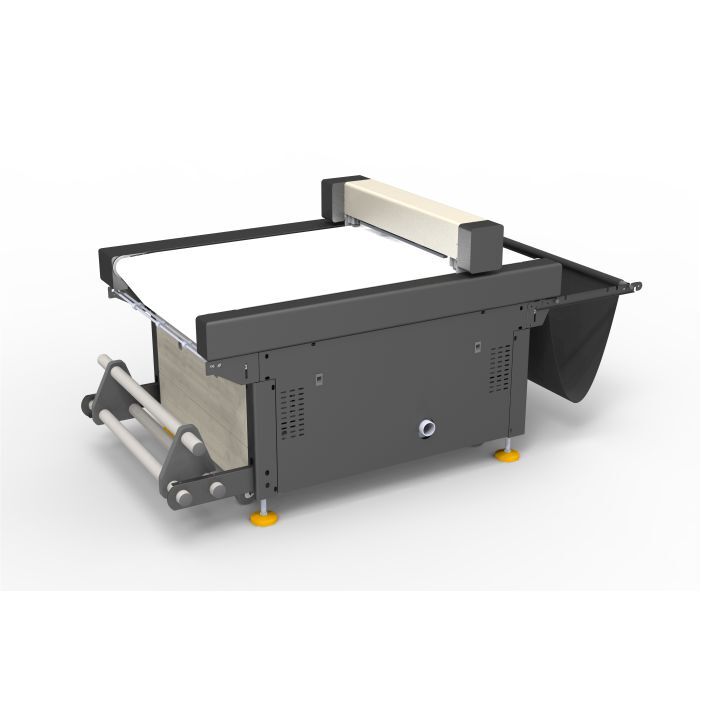

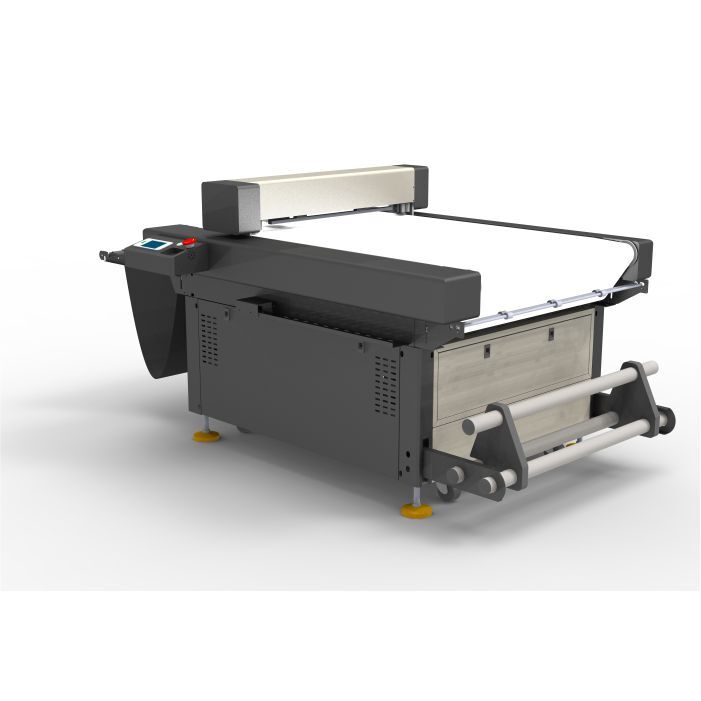

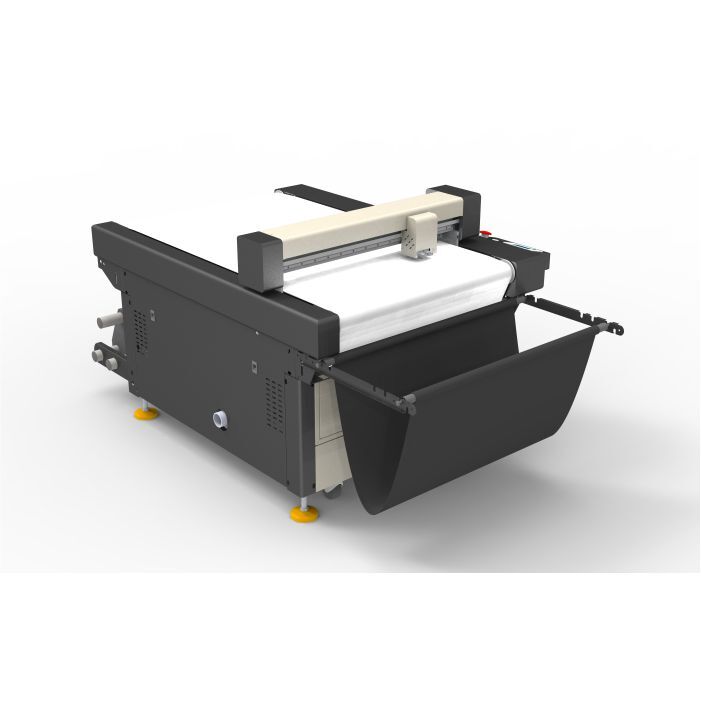

TENETH FC7090U DÜZ YATAKLI KESİCİ PLOTTER

Hayalinizdeki ürünü FC7090U ile gerçeğe dönüştürün

Teneth FC7090U flatbed kesici ister rulodan ruloya ister tabaka biçiminde olsun geniş bir medya üzerinde yüksek hassasiyetle

 kesim ve kırım yapabilmenizi sağlar. Sunduğu geniş kapsamlı hizmete karşın tam bir fiyat performans makinasıdır. Kutu imalatı

için karton kesim ve kırım işleminden, sticker imalatına, DTF baskı kesiminden UV veya UV dtf etiket kesimine kadar daha niceleri parmağınızın ucunda.



Teneth FC7090U Özellikleri;

1.    Vakum platformunun hava emme homojenliğini artırmak için adaptif tip vakum emiş sistemi kullanılmaktadır. Bu sitem, kesilecek malzemenin stabil şekilde yüzeye tutunmasını ve

 yüksek kesim hassasiyeti sağlar. Sistem malzemenin kalınlığına göre emiş ayarı yapabilmenize olanak veren bir hava basınç sistemi ile donatılmıştır.



2.    Tungsten çelikten imal edilmiş, yüksek hassasiyetli kesim bıçağı size tam ve yarım kesimleri hızlı bir şekilde yapmanıza imkan sağlar. Vinil folyo, sticker (çıkartmalar), kendinden yapışkanlı

 fotoğraf kağıdı, etiket kağıdı, PP, reflektör film, uv kristal etiket, UVDTF etiket, manyetik çıkartmalar, karton, delikli (one way vision) veya ultra şeffaf 3M film kesimleri yapabilirsiniz. Kırım

bıçağı ile katlama yapılması gereken düz kağıt ve kroma kartonların üzerinde kırım işlemi yapabilirsiniz.

1.    Çok fonksiyonlu kafa sistemi perforaj(yarım kesim), tam kesim ve kırım işlemlerinizi yapmanızı sağlar: ayrıca kafa üzerinde bulunan CCD kamera fonksiyonu ile son derece hassas biçim

 de kontür kesim ve kare kod okuma işlevlerini de yerine getirir.



2.    Teneth FC7090U nun üretiminde kesim hassasiyetini sağlamak için yüksek kaliteli ve uzun hizmet ömrüne sahip kılavuz rayı kullanılmaktadır.

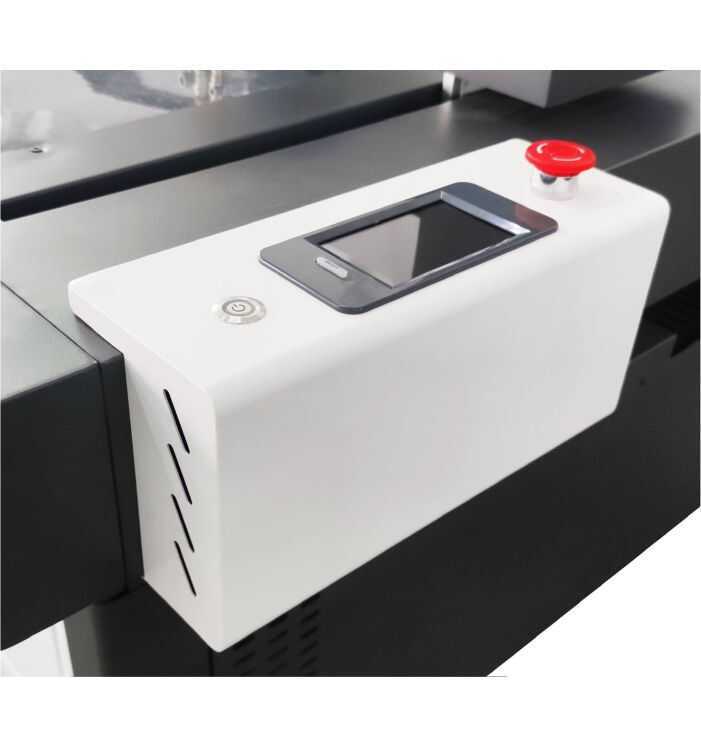

ü          Tam geniş dokunmatik ekran,

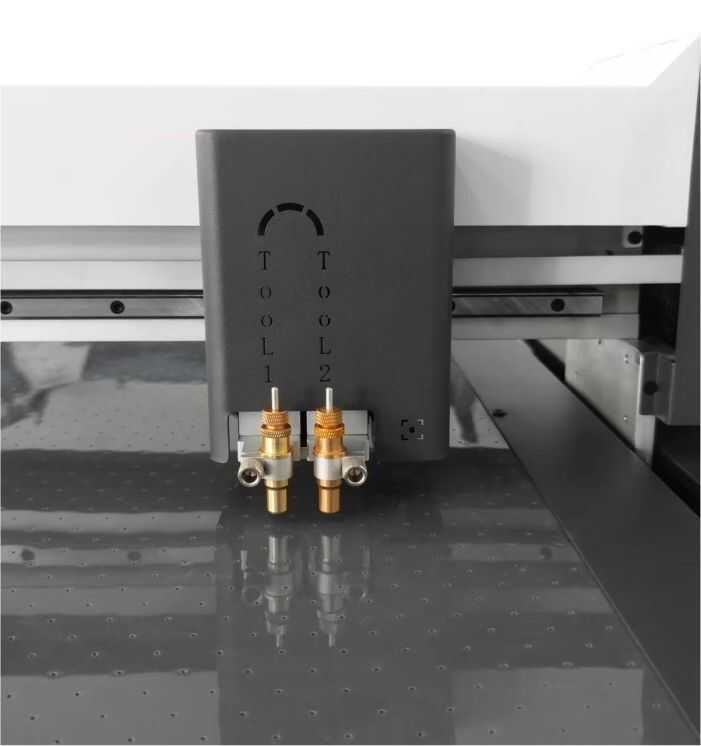

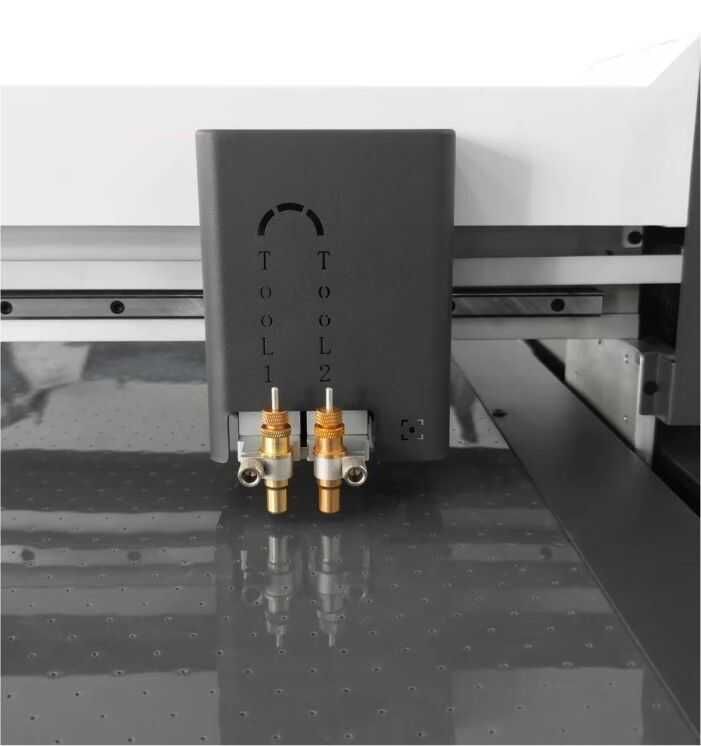

ü              Çift kafa, (1)  Biri kesme, diğeri katlama için (2)  CCD kamera çeşitli malzemeleri doğru bir şekilde tanımlar. Malzemelerden daha etkili bir şekilde tasarruf etmek için konumlandırma çizgisini otomatik olarak yakalayın ve kağıt sapmasını 0,5 mm kenar boşluğuna düzeltin.



ü  Entegre kağıt besleyici, ⑴ Rulo malzemeye uygundur (1)  Ayarlanabilir



ü               Çoklu Arayüz,  ⑴ U disk, USB kablosu, Seri port mevcuttur  ⑵ WIFI isteğe bağlıdır



ü       Barometre,   Makine vakum emiş sistemi kullandığından hava basıncının malzemenin kalınlığına göre ayarlanması sağlanır.



ü        Yüksek torklu servo motor,    Yüksek hassasiyetli ve yüksek hızlı hareket kontrol sistemine sahiptir.



ü          CCD Kamera,    Konumlandırma izleme sistemi, her türlü şekilli desenin kesimini belirler.



ü         Taşıyıcı Kayış   Hassas kesim için yüksek esneklik ve düşük sürtünme. Daha hassas kesim için en kaliteli çelik ray sistemi ile   birlikte çalışarak, kesimden sonra malzemelerin kolayca koparılmasını sağlar.



ü       Vakum Emiş Sistemi  Patentli kesim platformunun yapısal tasarımı, sessiz çalışma, malzemeyi kaydırmayı önleyen güçlü emiş   gücüne sahiptir.  İki delikli platform - bölgeli adsorpsiyon, dört bölgenin adsorpsiyon kuvveti daha homojendir.



ü        Teneth bıçak   İthal malzemeden üretilmiş dayanıklı bu bıçak dtf filmi, kendinden yapışkanlı etiket, karton, film,     kumlama  kağıdı, yansıtıcı film ve diğer malzemelerin kesilmesinde kullanılır



TENETH FC7090U FLATBED KESİCİ TEKNİK ÖZELLİKLERİ
Kontrol Paneli	4,3 inç dokunmatik ekran
Sürücü	Yüksek hızlı, büyük güçlü servo motor
Maksimum kesme alanı	700 mm
İleriye doğru kesmek	10-1000g
Kesme hızı	1000 mm/sn
Mekanik hassasiyet	0,025 mm
Tekrarlanabilir hassasiyet	<+-0,025mm
Çizici kalemi	Her türlü çap 11,4 mm çizici kalemi
Çizici talimatı	DM-PL/HP-GL
Arayüz	USB/U disk/Seri bağlantı noktası
Bıçak	Teneth ithal bıçak
Güç kaynağı	AC220V, 50-60Hz
Güç tüketimi	<80W
Paket boyutu	1900*1500*1200mm 1700*1280*1200mm
Brüt ağırlık	285kg 350KG



Özellikler:

1.    Akıllı algoritmasıyla servo motor sürücü modunu benimseyerek, şekilli kesimlerde yüksek kaliteli bir deneyim sunar.

2.    Kamera konumlandırma izleme sistemi, hassas bir şekilde her türlü şekilli deseni tespit ederek keser,
3.    Patentli platform yapısı ve geliştirilmiş çok bölgeli ayarlı vakum emiş tasarımı sayesinde malzeme kaymasına izin vermez,

4.    LCD yüksek çözünürlüklü dokunmatik ekran, daha güzel bir görüntü ve daha rahat kontrol sağlar,

5.    Çoklu iletişim arayüzleri ile kolay iletişim ve kullanım sağlar; USB, USB bellek ve Ethernet portu,

6.    Otomatik besleme cihazı, uzun formatlı kesim işlemleri için mükemmel yerleştirmeyi kolayca sağlar ve kamera konumlandırma gerçek zamanlı izleme sisteminin desteğiyle doğru ve istikrarlı kontur kesimi sağlar,

7.    Teneth tarafından geliştirilmiş, yüksek kaliteli, çok eksenli, yüksek hızlı servo hareket kontrol sistemi, hassas kesim, pürüzsüz eğriler ve yüksek güç gücüyle etkileyici bir çalışma deneyimi sunar.

8.    Özenle ve dokuyla tasarlanan aerodinamik sac metal gövde, teknolojinin güzelliğiyle benzersizdir.

9.    Profesyonel operatörlere ihtiyaç duymayan, otomatik kontur çıkarma özelliği sayesinde ekipman çalışma eşiğini düşürür.

10.     Her yerde bulunan dokuya sahip aerodinamik metal gövde, benzersiz teknoloji güzelliği.

11.     Kendi geliştirdiğimiz gelişmiş çok eksenli yüksek hızlı servo hareket kontrol sistemi, pürüzsüz eğrilerle hassas kesim

12.     Otomatik besleme cihazı, uzun formatlı kesim işlemlerinin mükemmel bir şekilde kenetlenmesini kolayca gerçekleştirir ve CCD kamera desteğiyle hassas, doğru ve istikrarlı kontur kesimi elde edebilir.

13.     Hibrit servo motor ve akıllı kesim algoritması, özel şekilli kesimler için daha iyi bir çalışma deneyimi sunar.

14.     Çeşitli iletim ara yüzleri, USB/U disk/Ethernet portu, farklı senaryolarda verimli bir kesim deneyimi sunar.

15.     Patentli platform yapı tasarımı, çok bölgeli vakum adsorpsiyon tasarımı, düşük gürültü seviyesi, güçlü emiş gücü, küçük boyutlu malzemeleri kolayca emmenize yardımcı olur.

16.     Kontur kesimi için tek tuşla kontur çıkarma özelliği, artık profesyonel bilgisayar operatörlerine ihtiyaç duymaz, bu da ekipman operatörleri için giriş eşiğini büyük ölçüde azaltır.

17.     CCD kamera görüntüleme modülü hassastır, çeşitli karmaşık ve özel şekilli grafikleri hızla tanır ve keser.

18.     LCD yüksek çözünürlüklü dokunmatik ekran, görüşü daha güzel ve kullanımı daha kolay hale getirir.

Uygulama:
Genellikle kesme kalıbı olmadan karton, vinil etiket, etiket, PVC, PET film, PP film, yansıtıcı film, yapışkanlı etiket, manyetik etiket gibi yumuşak malzemeleri kesmek için kullanılır. Perfore (delikli kesim), etiket ve sticker kesim (yarım kesim), kırım (katlama), işaretleme vb. için etkili bir çözümdür.
